Измерительные системы параметров антенн

Серия Модель Измеряемые параметры Диапазон частот Диапазон вращения по азимуту, разрешение Диапазон вращения по углу места, разрешение Максимальная вертикальная нагрузка
RAMSRAMS
 RAMS 5000 Коэффициент усиления (КУ): для линейной и круговой поляризации, методом сравнения с эталонной антенной, методом замещения, методом трёх антенн;

КПД антенны, в т.ч. с учётом потерь в испытуемой антенне; Ширина ДН (по уровню половинной мощности) и её частотная зависимость;

Ослабление радиоволн на трассе распространения (потери на трассе), расчёт протяжённости трассы по градиенту;

Групповое время запаздывания (ГВЗ) по S21 и пересчёт в расстояние, учёт постоянного усиления/ослабления тракта;

Профилирование эффективной площади рассеяния (ЭПР); Вычисления над регистрами и массивами данных, коррекция результатов измерений 		DC – 6 ГГц 360° непрерывно, до 0,125° ±45°, 0,1° на шаг до 9 кг
RAMS 6000 DC – 18 ГГц 360° непрерывно, до 0,0625° ±45°, 0,1° на шаг до 9 кг
RAMS 7000 DC – 40 ГГц 360° непрерывно, до 0,0625° ±45°, 0,1° на шаг до 9 кг
RAMS 5100 DC – 6 ГГц 360° непрерывно, до 0,25° ±90°, 0,1° на шаг до 68 кг
RAMS 6100 DC – 18 ГГц 360° непрерывно, до 0,10° ±90°, 0,1° на шаг до 68 кг
RAMS 7100 DC – 40 ГГц 360° непрерывно, до 0,10° ±90°, 0,1° на шаг до 68 кг
RAMS 5100B DC – 6 ГГц 360° непрерывно, до 0,01° ±90°, 0,1° на шаг до 45 кг
RAMS 6100B DC – 18 ГГц 360° непрерывно, до 0,01° ±90°, 0,1° на шаг до 45 кг
RAMS 7100B DC – 40 ГГц 360° непрерывно, до 0,01° ±90°, 0,1° на шаг до 45 кг
RAMS 5250 DC – 6 ГГц 360° непрерывно, до 0,10° ±90°, 0,1° на шаг до 113 кг
RAMS 6250 DC – 18 ГГц 360° непрерывно, до 0,10° ±90°, 0,1° на шаг до 113 кг
RAMS 7250 DC – 40 ГГц 360° непрерывно, до 0,10° ±90°, 0,1° на шаг до 113 кг

RAMS

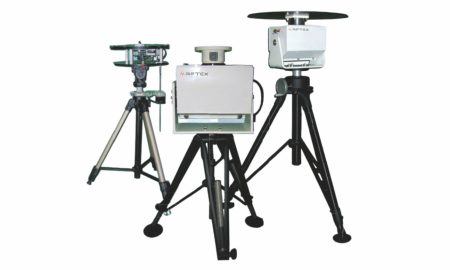

Автоматизированный измерительный комплекс RAMS предназначен для прецизионного измерения характеристик антенн в диапазоне частот до 40 ГГц. В состав входят позиционер с поворотным сочленением и специализированное ПО Antenna Measurement Suite, которое поддерживает 3D-визуализацию, расчёт коэффициента усиления (включая метод трёх антенн), КПД антенны, учёт эфирных потерь и имитацию передачи/приёма сигнала в реальном времени.

Комплекс представлен тремя сериями (x000, x100, x250), отличающимися грузоподъёмностью (от 4,5 до 181,8 кг), разрешением по азимуту (от 0,01° до 0,125°), диапазоном угла места (±45° или ±90°) и интерфейсами управления (USB, RS-232, Ethernet). Позиционеры обеспечивают скорость вращения до 30 об/мин и оснащаются опциональными аксессуарами: лазерным позиционированием, цифровым уровнем, усиленной пластиной и модулями для сферических измерений.

Решение подходит для лабораторных и производственных испытаний различных типов антенн, обеспечивая высокую точность и гибкую настройку измерительного тракта.

  • Вращение в азимутальной плоскости.
  • Высокоточное позиционирование.
  • Широкий частотный диапазон.
  • Мощное программное обеспечение.
