Измерители диэлектрических свойств материалов
| Серия | Диапазон частот | Измеряемые параметры | Требования к размерам изделий | Особенности |
|---|---|---|---|---|
| 1 ГГц (±100 МГц) 2 ГГц (±150 МГц) 2,45 ГГц (±150 МГц) 3 ГГц (±200 МГц) 5 ГГц (±300 МГц) 5,8 ГГц (±300 МГц) 10 ГГц (±700 МГц) |
Комплексная относительная диэлектрическая проницаемость: εr′ и tan δ Для материалов с малыми потерями: tan δ ≤ 0,01 Добротность: >10 000 (1–3 ГГц), >7 000 (5 / 5,8 ГГц), >6 000 (10 ГГц) |
Твёрдые образцы в виде стержня Порошки и жидкости (-PW), в трубке: • цилиндрическая: Ø ≤ 2,6 мм, длина ≥ 80 мм • прямоугольная: ≤ 1,5 × 1,5 мм, длина ≥ 80 мм (для 10 ГГц ≥ 60 мм) |
• Моды TM010 для 1–2 ГГц, TM020 для 2,45–10 ГГц) • Порошки и жидкости — версии -PW: образец засыпается/заливается в трубку и вставляется в резонатор; твёрдые стержни при этом тоже измеряются • Твёрдые образцы: достаточно вставить стержень в отверстие — без сложной подготовки |
|
| 10/20/24/28/35/40/50/60 и 80 ГГц -TC: все модели, термоиспытания от −50 до +150 °C -TH: 10 / 20 / 28 / 40 ГГц, температура + влажность в климатической камере |
Комплексная относительная диэлектрическая проницаемость: εr′ и tan δ Для материалов с малыми потерями: tan δ ≤ 0,01 Добротность резонатора: ≥20 000 (10 ГГц), ≥14 000 (20–28 ГГц), ≥10 000 (35–40 ГГц), ≥7 000 (50 ГГц), ≥6 000 (60–80 ГГц) |
Тонкие листы: • 10 ГГц: 58–63 × 70–80 мм (оптимально ~62 × 75 мм) • 20–80 ГГц: 30–35 × 40–50 мм (оптимально ~34 × 45 мм) • рекомендуемая толщина ~100 мкм (зависит от частоты и ε) |
• Разъёмный цилиндрический резонатор для тонких листовых материалов; • Температурные измерения — версии -TC: от −50 до +150 °C, на всех частотах 10–80 ГГц • Температура + влажность — версии -TH: 10 / 20 / 28 / 40 ГГц, в климатической камере; • Полная автоматизация: ПК управляет ВАЦ и климатической камерой |

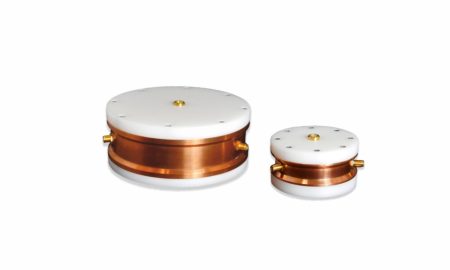

RCP 1000
Цилиндрический резонатор серии RCP 1000 — это высоконадёжное решение, которое широко используется многими компаниями и научно-исследовательскими учреждениями.
Благодаря исключительно высокому значению добротности (Q) самого резонатора (типично более 10 000) становится возможной точная оценка материалов малых потерь с тангенсом угла диэлектрических потерь tan δ = 0,01 и ниже.
Программное обеспечение для измерений пошагово сопровождает пользователя подробными пояснениями, благодаря чему корректный результат измерения можно получить с самого начала.
- ПО для измерений.
- Простота загрузки.
- Опционально — измерение порошков и жидкостей.
- Надёжность.

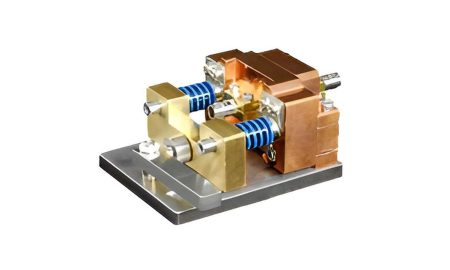

RCR 1700
Рост рынка материалов для миллиметрового диапазона (5G, авторадары) требует точных и простых испытаний. Разъёмные цилиндрические резонаторы RCR 1700 для тонких листов работают с ВАЦ, измеряя комплексную диэлектрическую проницаемость. Конструкция минимизирует собственные потери, что критично для материалов с низкой ε и малыми потерями. Установка образца проста, что даёт высокую повторяемость, а ПО пошагово ведёт измерения.
- Полная автоматизация.
- Готовые методики.
- Оценка малых потерь.
- Расширенная частота.
