RTC 101-SET
Информация для заказа
Модели
| RTC 101-TX | Излучающая рамочная антенна, диапазон 30 Гц – 100 кГц, в комплекте резьбовая крепёжная штанга, протокол заводской калибровки, руководство пользователя | |
| RTC 101-RX | Измерительная рамочная антенна для измерения магнитных полей в диапазоне 30 Гц – 100 кГц, протокол заводской калибровки, руководство пользователя | |

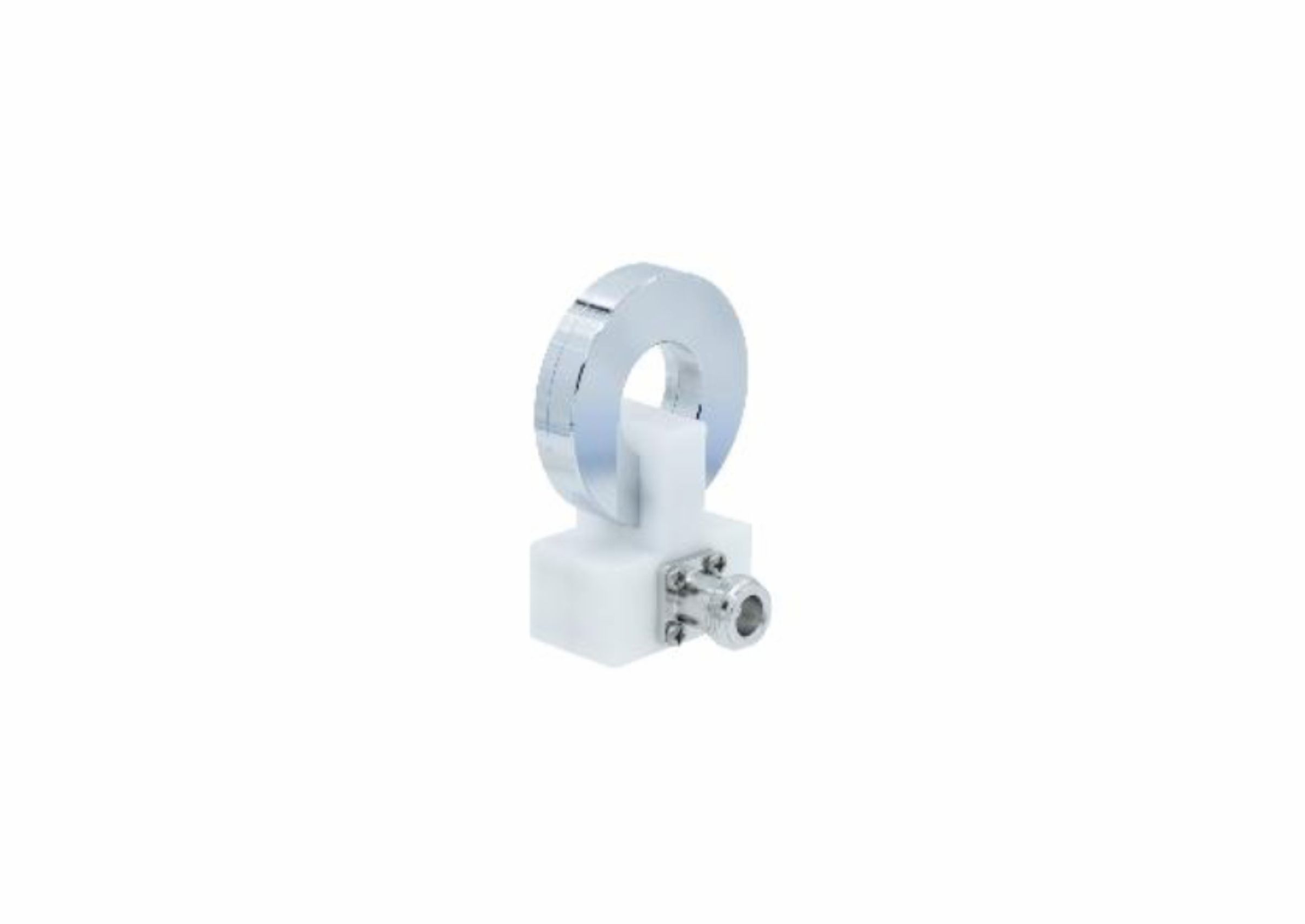

| RTC CP1-2K70 | Коаксиальный пробник тока для измерения инжектируемого в излучающую антенну тока, в комплекте разъём RS101-3 (телефонная), для монтажа измерительной антенны на излучающую при калибровке, винт М5 (нейлон) | |
| RTC 101-SET | Полный комплект: RTC 101-TX, RTC 101-RX, RTC CP1-2K70, переходник 25мм POM для штатива, переходник банан (вилка) – BNC (розетка), согласованная нагрузка 50 Ом |
Тест RS101 по MIL-STD-461G/H определяет устойчивость оборудования, установленного в непосредственной близости от источников больших магнитных полей, к их воздействию в диапазоне частот 30 Гц – 100 кГц. Набор RTC 101-SET состоит из излучающей рамочной антенны RTC 101-TX, измерительной (мониторинговой) рамочной антенны RTC 101-RX и коаксиального пробника тока RTC CP1-2K70. Излучающая антенна RTC 101-TX формирует низкочастотное магнитное поле на расстоянии 5 см от испытуемого устройства (ИУ), контурируя передней кромкой рамки с корпусом ИУ во время испытания.
-
Соответствие требованиям испытания RS101 по MIL-STD-461G (раздел 5.20).
-

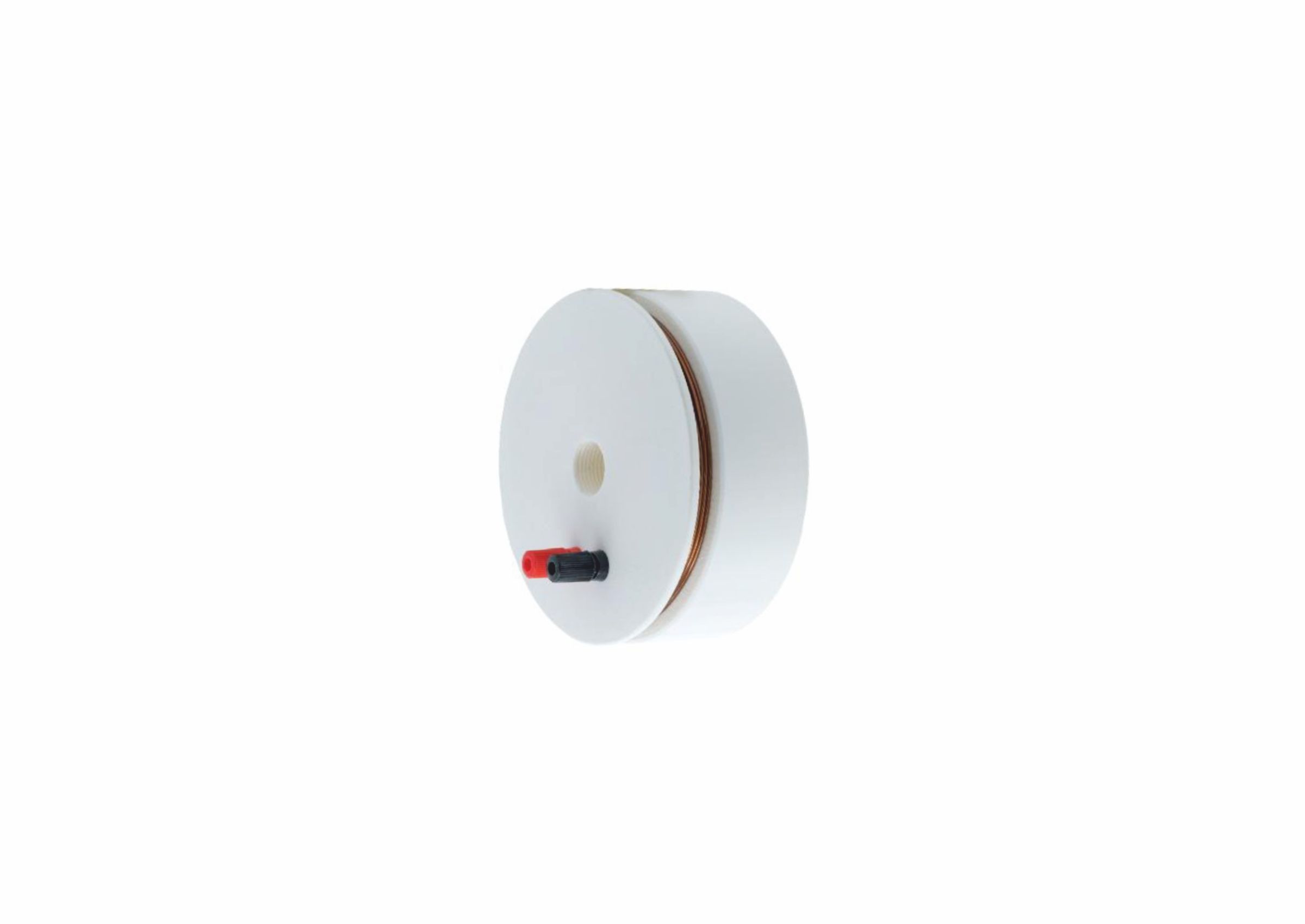

Излучающая рамочная антенна RTC 101-TX генерирует нормальное к плоскости рамки магнитное поле на расстоянии 5 см от ИУ.
-

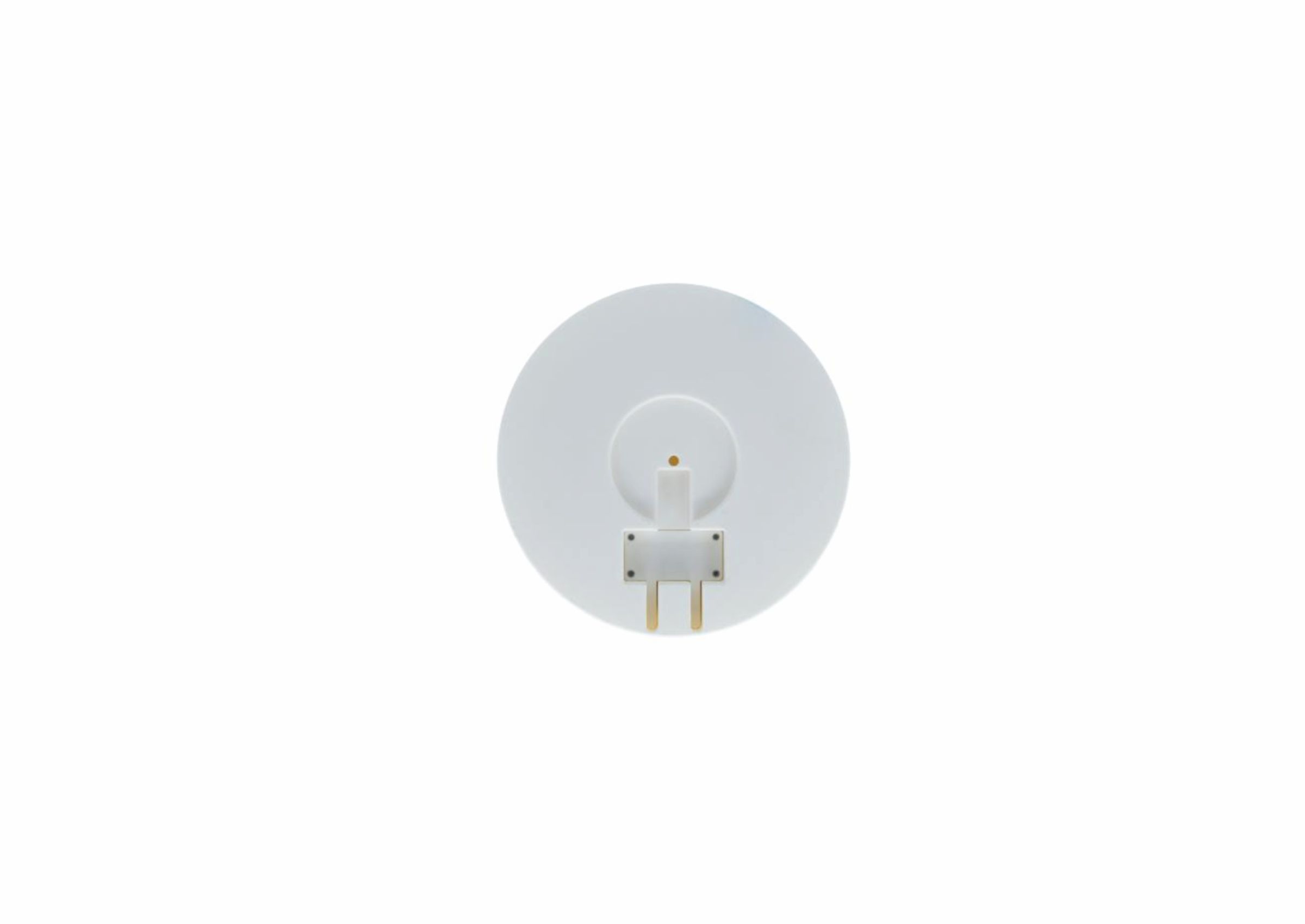

Измерительная рамочная антенна RTC 101-RX в экранированном корпусе для контроля уровня создаваемого поля.
-
Заводской протокол калибровки и комплект принадлежностей для калибровки.
- Аэрокосмическая отрасль
- Военные испытания
- НИОКР
- Калибровка измерительных систем
- Испытательные лаборатории ЭМС
