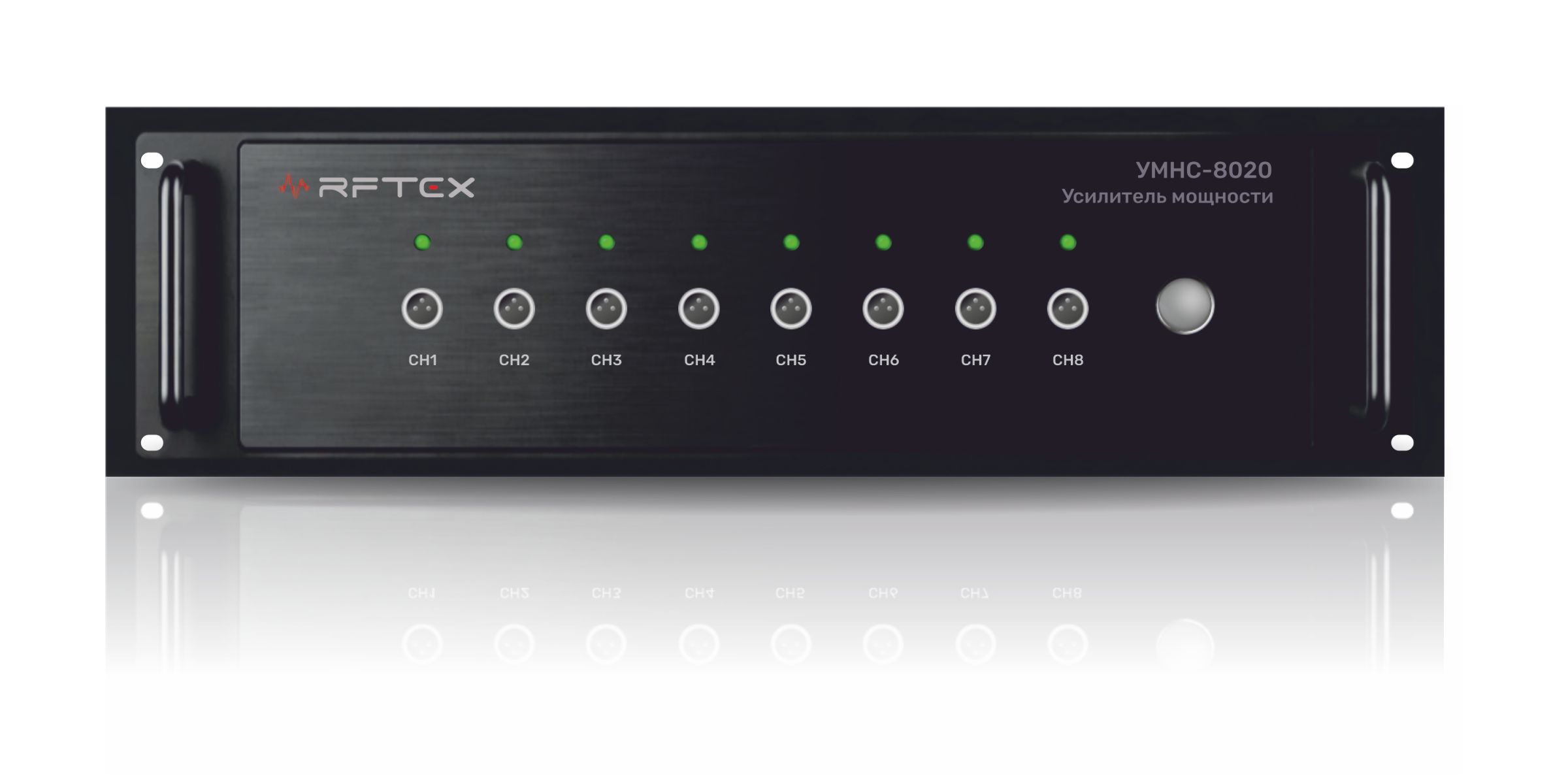

Усилитель мощности L-диапазона УМНС-8020 — это 8-канальный усилитель мощности L-диапазона (1100–1700 МГц), выполненный в стандартном 3U корпусе для монтажа в стойку. Обеспечивает линейное усиление сигнала до 20 Вт (43 дБм) на каждом канале. Оснащён встроенными защитами от перегрузки, перегрева и отражённой мощности. Поддерживает удалённое управление и мониторинг состояния через Ethernet. Применяется для наращивания мощности в испытательных стендах с имитаторами ГНСС и генераторами помех.
- 8 независимых каналов усиления с раздельными входами и выходами (разъёмы N-F).
- Рабочий диапазон частот: 1100–1700 МГц (покрывает все основные ГНСС-диапазоны L1, L2, L5, E1, E5, B1, B2, B3, G1, G2, G3).
- Выходная мощность линейного режима: ≥ 20 Вт (P1 ≥ 43 дБм) на каждый канал.
- Низкий коэффициент шума: ≤ 5 дБ.
- Высокая чистота спектра: подавление побочных излучений ≥ 60 дБн, гармоник ≥ 20 дБн.
- Встроенные защиты: перегрузка по входу/выходу, отражённая мощность, перенапряжение, перегрузка по току, перегрев.
- Управление и мониторинг: удалённое по Ethernet (протокол TCP/IP), аварийная сигнализация, состояние каждого канала (работа/неисправность/предупреждение).
- Компактный 3U корпус для установки в стандартную стойку (размеры ≤ 482 × 450 × 133,5 мм, масса ≤ 22 кг).
- Диапазон питания: 220 В AC ±10 %, 50–60 Гц.
- Полевые испытания приёмников и антенн.
- Отладка и сравнение алгоритмов обработки.
- Разработка и проверка RTK/PPP/SBAS-решений.
- Тестирование устойчивости к помехам и спуфингу.
- Регрессионное тестирование прошивок.
- Интеграция с инерциальными системами и БПЛА.
- Производственный контроль и входной контроль модулей.
