Информация для заказа
Модели
| RSP 6000 | Портативный прибор для записи/воспроизведения РЧ-сигналов, ПО управления, 9 кГц – 6 ГГц |
Опции
| Опции полосы пропускания | |
| B2000 | Опция макс. полоса пропускания 2000 МГц |
| B1000 | Опция макс. полоса пропускания 1000 МГц |
| B500 | Опция макс. полоса пропускания 500 МГц |
| B200 | Опция макс. полоса пропускания 200 МГц |
| B100 | Опция макс. полоса пропускания 100 МГц |
| Опции | |
| RC | Режим записи |
| PB | Режим воспроизведения |
| RCP | Режим записи и воспроизведения |
| 10GBE | 10-гигабитный Ethernet (для B1000 и B2000) |
| Опции накопителя | |
| HC64 | 61,44 ТБ (номин.) / 54,4 ТБ (систем.) |
| HC32 | 30,72 ТБ (номин.) / 27,2 ТБ (систем.) |
| HC16 | 15,36 ТБ (номин.) / 13,6 ТБ (систем.) |
| HC8 | 7,68 ТБ (номин.) / 6,8 ТБ (систем.) |
| HC4 | 3,84 ТБ (номин.) / 3,4 ТБ (систем.) |
| Дополнительное ПО | |
| SignalVu-PC | ПО для обработки и анализа сигналов |
| RF-PRO | ПО для генерации сигналов |
| Опции преобразования частоты | |
| SDC18G-1 | Понижающий, до 18 ГГц (для B1000) |
| SUC18G-1 | Повышающий, до 18 ГГц (для B1000) |
| SDC18G-2 | Понижающий, до 18 ГГц (для B2000) |
| SUC18G-2 | Повышающий, до 18 ГГц (для B2000) |

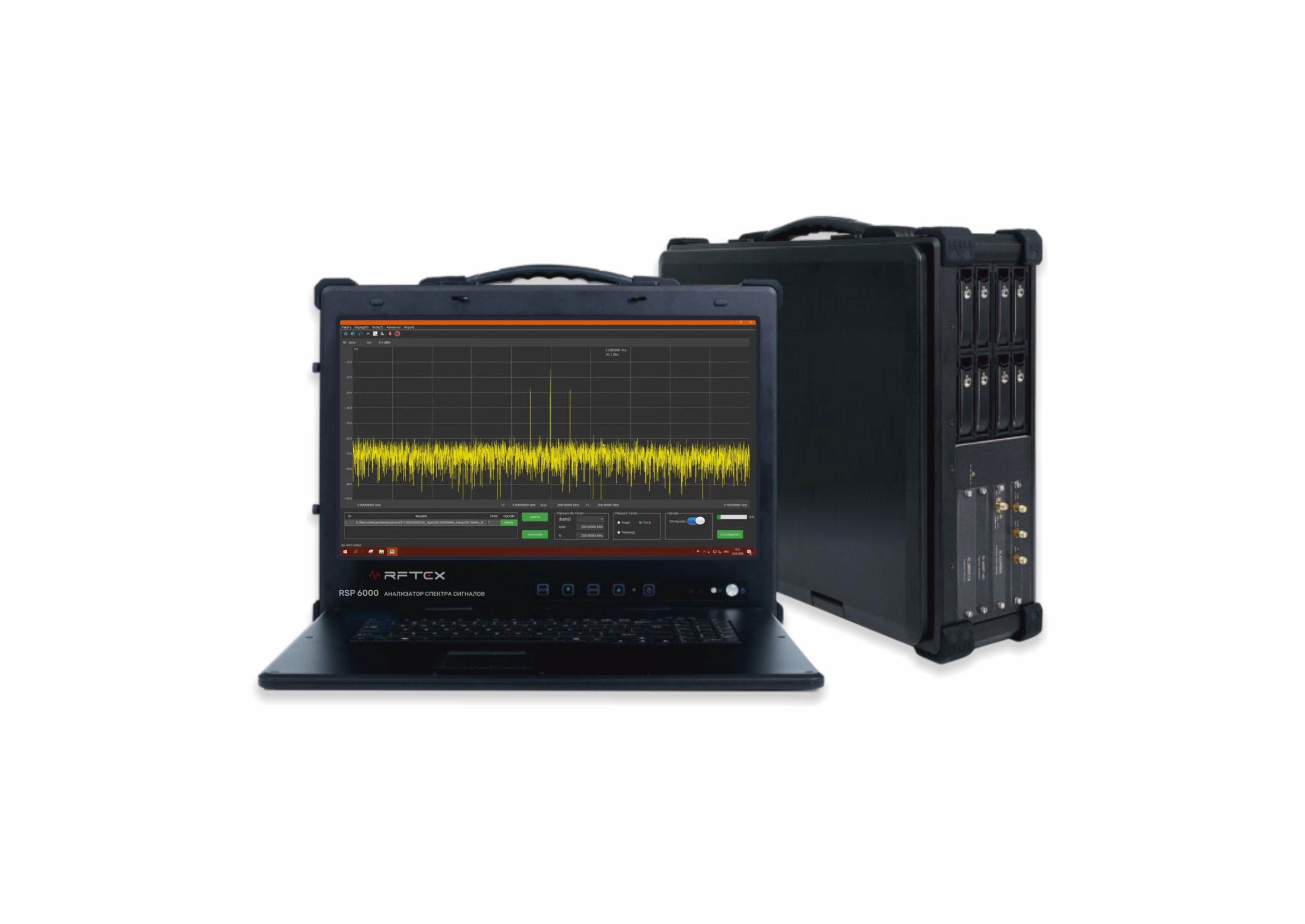

Система записи и воспроизведения RSP 6000 с функцией анализа — это портативное устройство для записи и воспроизведения радиочастотных (РЧ) сигналов. Поддерживает диапазон до 18 ГГц (с возможностью расширения до 67 ГГц) и выполняет прямую запись, сохранение и воспроизведение РЧ-сигналов с полосой пропускания до 2 ГГц. Устройство состоит из модуля преобразования частоты (вверх/вниз), высокопроизводительных АЦП/ЦАП и массива высокопроизводительных дисков, обладает компактной конструкцией, удобной для полевого применения.
- Широкий частотный диапазон, обеспечивающий возможность анализа высокочастотных сигналов.
- Большой объём встроенной памяти, позволяющий хранить длительные записи и анализировать сложные последовательности сигналов (до 8 Мвыб на канал).
- Высокая скорость записи и воспроизведения, что критично для захвата быстроменяющихся сигналов и их детального анализа.
- Безопасность данных и надёжность, включающая защиту от несанкционированного доступа, автоматическое сохранение важных данных и стабильную работу в различных условиях.
- Дисплей: 18,5″ высокого разрешения, отображение спектра, интуитивное управление.
- Накопители: съёмные HDD-слоты для быстрого импорта/экспорта данных.
- РЧ-модуль: съёмный, до 18 ГГц (с возможностью расширения до 67 ГГц) в одном корпусе.
- Полоса записи: плавно регулируется в диапазоне от 100 кГц до 2 ГГц.
- Фазовый шум (на частоте 67 ГГц): ≤ −100 дБн/Гц при отстройке 10 кГц.
- Частота дискретизации: в диапазоне от 250 Мвыб/с до 4,8 Гвыб/с.
- ЦАП IQ: 2 канала, 14 бит, поддержка частоты до 4,8 Гвыб/с. Скорость записи — до 4,8 ГБ/с непрерывно.
- ПО: функции генерации, синтеза и анализа сигналов (включая цифровые, радиолокационные сигналы и сигналы с ППРЧ).
- Калибровка: автокомпенсация ошибок усиления посредством импорта параметров системы.
- Воспроизведение: непрерывное по заданному списку файлов с поддержкой циклического воспроизведения.
- Управление: удалённое, с поддержкой команд SCPI.
► Функция управления и контроля записи
- Функция автоматической записи по порогу срабатывания, задаваемому пользователем (амплитуда сигнала: от 0 дБ до 40 дБм, опционально).
- Выбор сигнала на спектрограмме для реализации принципа «что вижу, то и записываю» с автоматической настройкой параметров записи.
- Функция запуска записи по локальному таймеру (пользователь задаёт время начала и окончания).
- Функция задания длительности записи сигнала (в минутах, часах).
- Функция задания размера одного файла записи сигнала (в МБ, ГБ).
- Функция записи сигнала в несколько последовательных файлов (размер каждого файла в МБ, ГБ).
- Возможности резервного копирования данных (до 13,6 ТБ). Функции конвертации форматов, вырезки и экспорта данных: преобразование бинарного формата (.dat) в формат данных Matlab (.mat) и формат Signal Vu (.TIQ).
- Возможность непрерывной записи в реальном времени с одновременным отображением спектра/водопада и настройкой RBW/SPAN (разрешение по полосе пропускания / полоса обзора).
► Программные возможности RSP 6000
Синтез сигналов позволяет накладывать и комбинировать несколько наборов данных, поддерживает совмещение реальных записанных сигналов с идеальными данными, сгенерированными ПО RF-PRO.
В зависимости от длины файла пользователь может выбрать:
- Дополнение нулями (zero filling).
- Усечение (truncation).
- Циклическое повторение (cycle repetition) для объединения идеальных и реальных данных.
Также реализует функцию эмуляции работы нескольких передатчиков через синтез сигналов с использованием одного источника.
► Программное обеспечение SignalVu-PC для обработки и анализа сигналов
SignalVu-PC предназначен для анализа сигналов в сценариях:
- Широкополосные радиолокационные системы.
- Высокоскоростные спутниковые каналы.
- Беспроводные локальные сети (WLAN).
- Системы связи с частотным скачком.
Анализ радиолокационных импульсов:
Амплитуда, время, средняя мощность в точке включения, пиковая мощность, средняя мощность передачи, длительность импульса, время нарастания / спада, период / частота повторения (с/Гц), скважность (%/коэф.), пульсации (дБ/%), выбросы (дБ/%), перерегулирование (дБ/%).
Визуализация:
- Демодулированные диаграммы созвездий.
- Графики фазовых переходов IQ.
- Измерение EVM, дисбаланса усиления, PDF.
Анализ цифровой модуляции:
- Отклонение вектора модуляции (EVM): RMS, пиковое, EVM vs. time.
- Отклонение фазы (RMS, пиковое, зависимость от времени).
- Смещение нуля, отклонение частоты.
- Дисбаланс усиления, квадратурное отклонение.
- Параметр Rho, диаграммы: созвездия, символов.
- BPSK, QPSK, OQPSK, 8PSK, 16QAM, 64QAM, 256QAM, 16APSK, 32APSK, GMSK, π/4DQPSK, DQPSK, D8PSK.
► Программное обеспечение SignalPro для генерации сигналов
С ростом сложности и разнообразия методов модуляции создание тестовых сигналов становится для инженеров всё более трудоёмким. Чтобы специалисты могли сосредоточиться на тестировании, а не генерации сигналов, было разработано комплексное ПО для работы с РЧ/ПЧ/IQ-сигналами и моделирования сложных электромагнитных сред — RF-PRO.
Ключевые функции SignalPro:
- Генерация широкого спектра цифровых и аналоговых модулированных сигналов.
- Создание многоканальных сигналов с индивидуальной настройкой несущих.
- Формирование радиолокационных сигналов (в т.ч. многоцелевых).
- Генерация однотональных и многотональных сигналов.
- Создание FMCW-сигналов для РЛС непрерывного излучения.
- Генерация гауссовского белого шума.
- Моделирование сложных электромагнитных сред.
- Внесение отклонений: квадратурные искажения, дисбаланс IQ, временные сдвиги.
Воспроизведение сигналов и импорт данных:
- Форматы осциллографов (*.wfm).
- Данные анализаторов реального времени (*.tiq).
- Текстовые файлы (*.txt).
- Данные MATLAB (*.mat).
► Широкополосная РЧ-система RSP 6000
Широкополосная система захвата, записи и воспроизведения RF-сигналов RFТех состоит из аппаратуры для захвата, записи и воспроизведения РЧ-сигналов RSP 6000 и микроволновых повышающих и понижающих преобразователей серий SFUC-A и SFDC-A, которые могут реализовать захват, запись и высококачественное воспроизведение сигналов до 67 ГГц с полосой пропускания сигнала до 2 ГГц.
Система состоит из:
- Прибора записи/воспроизведения РЧ-сигналов RSP 6000.
- Микроволновых преобразователей частоты серий SFUC-A (up-converter) и SFDC-A (down-converter).
- Радиолокация.
- Навигация.
- Спутниковая связь.
- Автомобилестроение.
- Телекоммуникации.
- Научные исследования.
- Оборонная отрасль.
