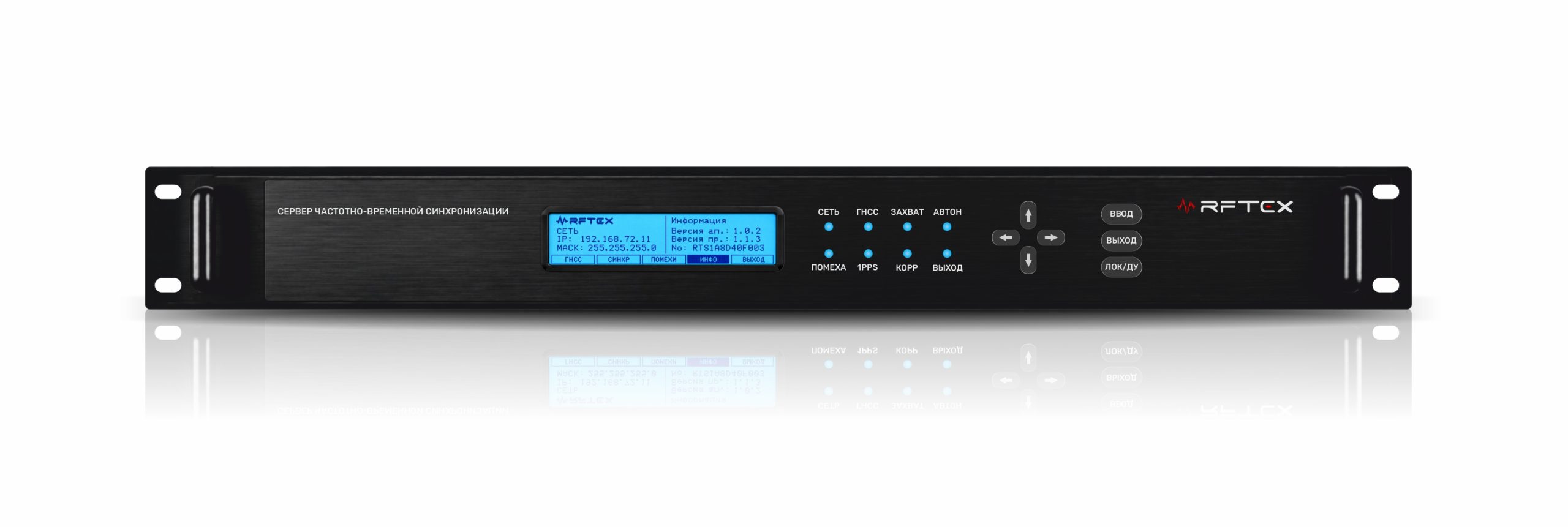

СЧВС-48Р1
Сервер частотно-временной синхронизации СЧВС-48Р1 представляет собой высокостабильный стандарт частоты и времени с дисциплинированием по спутниковым системам. Устройство предназначено для формирования высокоточных опорных сигналов в системах синхронизации, телекоммуникациях, радиолокации и метрологии. В основе работы лежит рубидиевый стандарт, обеспечивающий дисциплинирование по ГНСС и формирование сигналов 10 МГц и 1 PPS.
- Рубидиевый.
- 10 МГц/1PPS.
- ГНСС дисциплинирование.
Ключевые характеристики
- Приём сигналов ГНСС через встроенный приёмник (антенна в комплекте).
- Вход внешнего тактового сигнала 1 PPS (уровень 3–5 В, фронт < 5 нс) для дисциплинирования от внешнего эталона.
- Автоматическое поддержание частоты и времени при потере спутникового сигнала (holdover).
- Мониторинг состояния: индикация подстройки частоты, состояния внутреннего генератора, контроль через RS-232 (115200 бод) и Ethernet (поддержка протоколов UDP, SNMPv2).
Конфигурация выходов:
- 10 МГц — 4 выхода в базе (синусоидальный сигнал, 50 Ом, > 9 дБм), расширение до 8 выходов.
- 1PPS — 1 выход в базе (> 2 В TTL, длительность импульса 100 мс, фронты < 2 нс), расширение до 4 выходов.
Интерфейсы и разъёмы
| Обозначение | Назначение | Тип разъёма |
| GNSS ANT | РЧ‑вход встроенного приёмника | SMA‑F |
| 1PPS IN | Вход сигнала синхронизации 1PPS | SMA‑F |
| 1PPS OUT‑1 … 1PPS OUT‑4 | Выход сигнала синхронизации 1PPS | SMA‑F |
| 10М OUT‑1 … 10М OUT‑8 | Выход сигнала синхронизации 10 МГц | SMA‑F |
| LAN | LAN‑интерфейс (Ethernet) 1 Гбит/с | RJ-45 |
| RS-232 | COM‑порт | DB9 |
Области применения
- Испытания спутникового оборудования и терминалов.
- Проверка многочастотных и многосистемных приёмников.
- Проверка терминалов и оборудования критической инфраструктуры.
- Разработка и отладка исследовательских стендов.
- Многоантенные сценарии.
