Информация для заказа
Модели
| RNA 3657A | Векторный анализатор цепей (100 кГц — 4,5 ГГц) (модель 5U, со встроенным экраном) |
| RNA 3657B | Векторный анализатор цепей (100 кГц — 9 ГГц) (модель 5U, со встроенным экраном) |
| RNA 3657AM | Векторный анализатор цепей (100 кГц — 4,5 ГГц) (модель 2U, без встроенного экрана) |
| RNA 3657BM | Векторный анализатор цепей (100 кГц — 9 ГГц) (модель 2U, без встроенного экрана) |
Опции
| 3657-001 | Комплект для установки в стойку (для RNA 3657A/B) |
| 3657-002 | Комплект для установки в стойку (для RNA 3657AM/BM) |
| 3657-004 | Печатное руководство по эксплуатации |
| 3657-005 | Алюминиевый транспортировочный кейс |
| 221 | 2-портовое низкочастотное расширение до 9 кГц |
| 400 | Четыре измерительные порта |
| 421 | 4-портовое низкочастотное расширение до 9 кГц |
| Калибровочные комплекты | |
| 20205 | Механический калибровочный набор N-типа 50 Ом (0–3 ГГц) |
| 20201 | Механический калибровочный набор N-типа 50 Ом (0–9 ГГц) |
| 31101 | Механический калибровочный набор N-типа 50 Ом (0–18 ГГц) |
| 31121A | Механический калибровочный набор 3,5 мм-типа 50 Ом (0–6 ГГц) |
| 20202 | Механический калибровочный набор 3,5 мм-типа 50 Ом (0–9 ГГц) |
| 31121 | Механический калибровочный набор 3,5 мм-типа 50 Ом (0–26,5 ГГц) |
| 20404EZ | Электронный калибровочный набор для полной калибровки (300 МГц — 8,5 ГГц, четырёхпортовый, один порт 4,3–10 и три порта 3,5 мм) |
| 20402 | Электронный калибровочный набор для полной калибровки (N-типа 2-портовый 300 кГц — 18 ГГц) |
| 20403 | Электронный калибровочный набор для полной калибровки (3,5 мм, 2-портовый 10 МГц — 26,5 ГГц) |
| Фазостабильные кабельные сборки | |
| 87302AZ | Фазостабильная кабельная сборка, N (вилка), длина 60 см |
| 87302BA | Фазостабильная кабельная сборка, N (розетка), длина 60 см |
| 87302AY | Фазостабильная кабельная сборка, SMA (вилка), длина 80 см |
| 87302AX | Фазостабильная кабельная сборка, SMA (розетка), длина 80 см |
| 87601 | Набор адаптеров (N типа в 3,5 мм и 2,4 мм) |
| 87601A | Набор адаптеров (3,5 мм типа в 3,5 мм и 2,4 мм) |

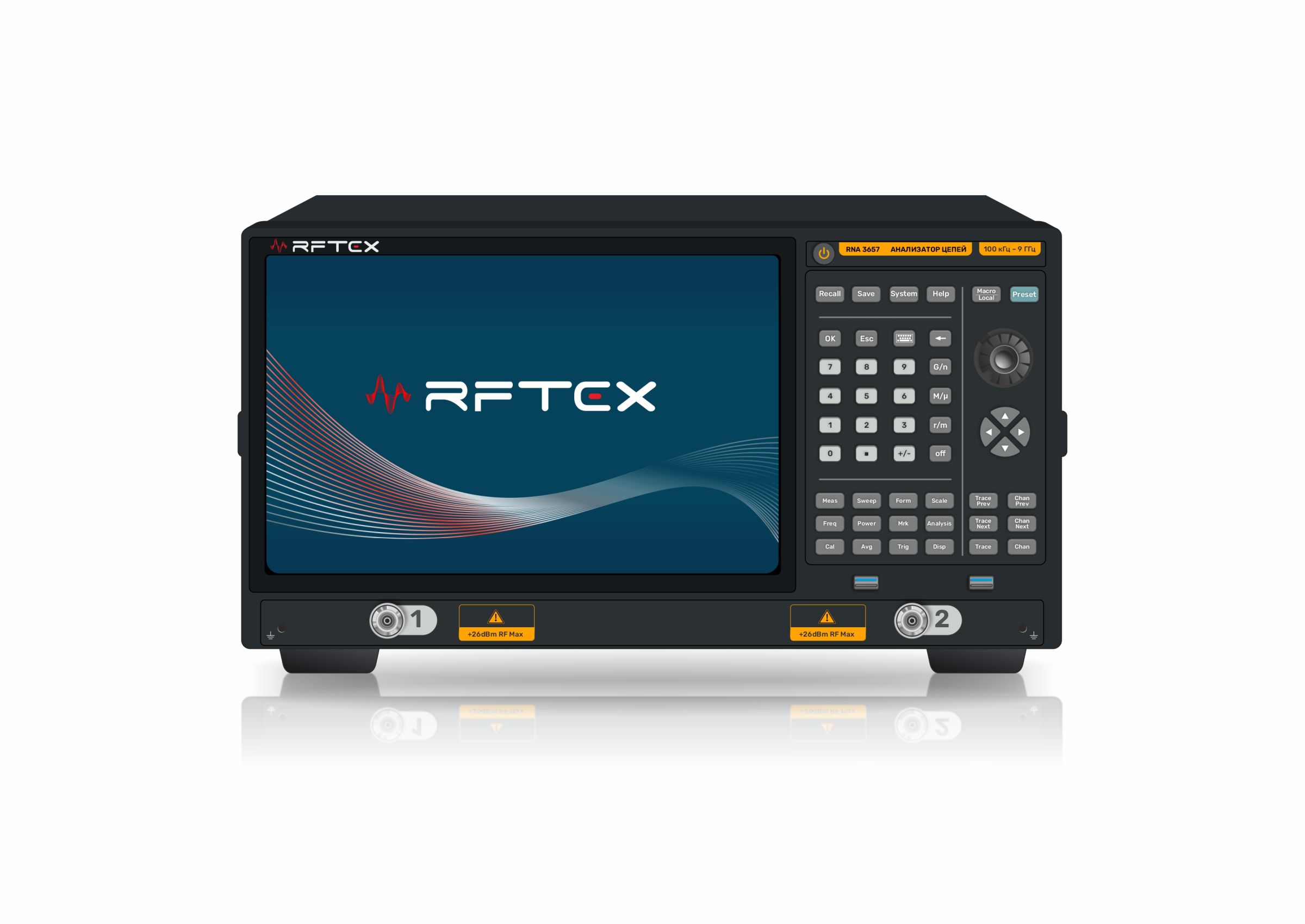

Серия векторных анализаторов электрических цепей RNA 3657 может использоваться в таких областях, как беспроводная связь, кабельное телевидение, образование и автомобильная электроника для измерения характеристик ВЧ-компонентов, таких как фильтры, усилители, антенны, кабели и ответвители кабельных сетей.
Прибор оснащён функциями калибровки ошибок, анализа во временной области, симуляции оснастки, автоматического исключения влияния оснастки, а также расширенного анализа во временной области. Поддерживаются различные форматы отображения, включая логарифмическую амплитуду, линейную амплитуду, КСВ, фазу, групповую задержку, диаграмму Смита, полярные координаты и др., с возможностью многоканального и многооконного отображения. Также предусмотрены интерфейсы USB, LAN, HDMI и DP.
Прибор обеспечивает быстрое и точное измерение амплитудных и фазовых характеристик, а также характеристик групповой задержки S-параметров исследуемого устройства, а также обладает эффективными и мощными средствами коррекции погрешностей.
- Большой мультисенсорный экран.
- Динамический диапазон.
- Высокая скорость и точность.
- Компактное исполнение.
Широкий динамический диапазон
До 140 дБ (ПЧ=10 Гц) для точного измерения устройств с высоким подавлением.
Сверхбыстрая развёртка
Выше скорость, чем у предыдущих поколений, ускоряет тестирование кабелей, микросхем и фильтров.
Быстрый анализ целостности сигнала
Генерация и анализ глазковой диаграммы по S-параметрам, проверка Pass/Fail по шаблонам, добавление джиттера/шума, поддержка предыскажений и эквализации.
Тестирование многопортовых и балансных устройств
4 порта, все 16 S-параметров за одно подключение, измерение балансных характеристик.
Производственное тестирование мобильной связи
Частотный диапазон под требования отрасли, высокая скорость, широкий динамический диапазон, компактность — для фильтров, усилителей, антенн и кабелей.
- Обладает динамическим диапазоном до 140 дБ, что обеспечивает точные измерения устройств с высоким коэффициентом подавления.
- Скорость измерения — до 4 мкс/точку, что значительно повышает эффективность тестирования на производственной линии.
- Повышенная стабильность соответствует требованиям высокоточных измерений.
- Расширенный функционал: помимо стандартного анализа во временной области доступны функции автоматического исключения оснастки и расширенного анализа во временной области.
- Компактные размеры и меньший вес позволяют размещать больше измерительных приборов на той же площади.
- Доступны два исполнения: стоечное (2U) и настольное (5U).
- Опционально поддерживается четырёхпортовая конфигурация: одно подключение позволяет измерять все 16 S-параметров четырёхпортовой сети, а также балансные параметры.
- Мощные возможности анализа данных, включая измерение неравномерности, полосы пропускания, предельные тесты и другие функции, — это упрощает оценку соответствия и повышает эффективность тестирования.
- Оснащён интерфейсом LAN для удалённого управления и интеграции в системы, а также шестью портами USB.
- Поддерживает синхронную запись SCPI-команд и генерацию скриптов одним нажатием.
- Оснащён 12,1-дюймовым экраном с возможностью одновременного отображения нескольких параметров и поддержкой мультисенсорного управления.
- Научные исследования.
- Телекоммуникации и связь.
- Автомобильная электроника.
- Производство ВЧ-компонентов.
- Ремонт и обслуживание радиооборудования.
