Информация для заказа
Модели
| RTVA 6000 | Векторный анализатор электрических цепей, 0,1 Гц — 6 ГГц |
Опции
| Опция BODE | Два высокоомных входа 1 МОм // 15 пФ; дополнительный выход сигнала 0,001 Гц — 500 МГц, до +24 дБм |
| Калибровочные комплекты и аксессуары | |
| RTVA-NF6 | Калибровочный комплект для векторного анализатора цепей (VNA), разъём N-типа розетка, до 6 ГГц |
| RTVA-NM6 | Калибровочный комплект для VNA, разъём N-типа вилка, до 6 ГГц |
| RTVA-SF6 | Калибровочный комплект для VNA, разъём 3,5 мм / SMA розетка до 6 ГГц |
| RTVA-SM6 | Калибровочный комплект для VNA, разъём 3,5 мм / SMA вилка, до 6 ГГц |
| RCMC-1 | Высокочастотный дроссель синфазного сигнала |
| RJT01 | Широкополосный трансформатор для инжекции сигнала |
| RJT02 | Широкополосный трансформатор для инжекции сигнала |

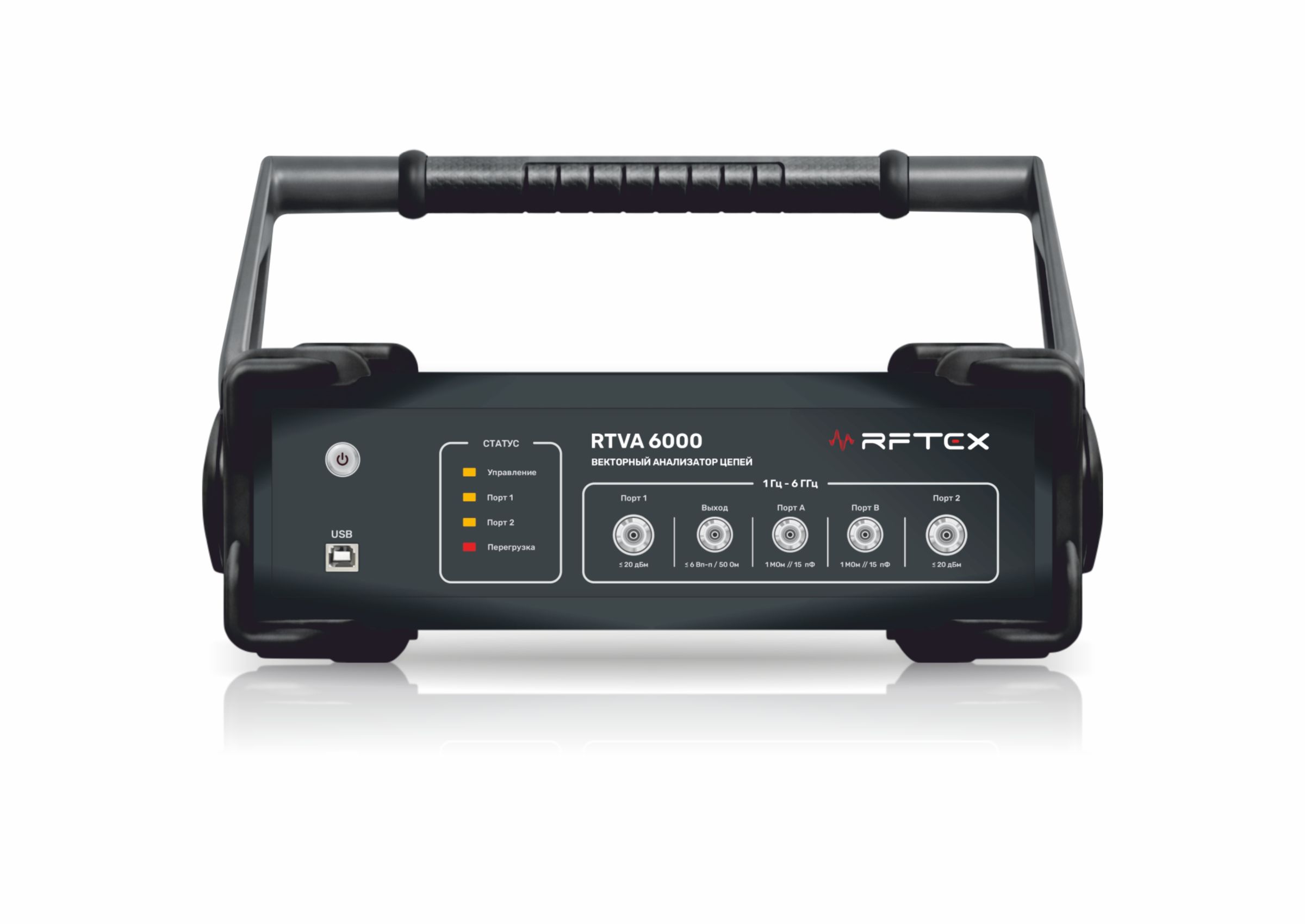

Двухпортовый векторный анализатор электрических цепей RTVA 6000 обеспечивает детальный анализ РЧ-устройств и компонентов в диапазоне от 0,1 Гц до 6 ГГц. Благодаря полностью гальванически развязанным активным мостам КСВН прибор обеспечивает высокую точность измерений вплоть до 0,1 Гц. Четыре независимых измерительных канала работают одновременно, обеспечивая быстрые и точные двухпортовые измерения.
- Сверхширокий частотный диапазон.
- Гибкие форматы отображения.
- Высокая скорость и точность.
- Низкое энергопотребление.
- Полностью гальванически развязанные активные мосты КСВН.
- Генератор непрерывных сигналов — до 6 ГГц.
- Анализатор фазового шума и гармонических искажений.
- Измерение СПМ шума.
- Встроенный 4-канальный осциллограф: 60 МГц, 125 Мвыб/с, 14 бит.
- Научные исследования.
- Телекоммуникации и связь.
- Аэрокосмическая промышленность.
- Оборонная промышленность.
- Гражданская промышленность.
- Приборостроение.
- Акустика и звукорежиссура.
