Информация для заказа
Модели
| RТVA 1000 | Компактный USB-анализатор электрических цепей |
Опции
| RТVA 1000-4P6G5 | 300 кГц — 6,5 ГГц, 4 порта, Type N(f) |
| RТVA 1000-2P8G5 | 300 кГц — 8,5 ГГц, 2 порта, Type N(f) |
| RТVA 1000-4P8G5 | 300 кГц — 8,5 ГГц, 4 порта, Type N(f) |
| RТVA 1000-010 | Анализ во временной области |
| RТVA 1000-1F5 | Функция моделирования фикстур |
| Калибровочные модули | |
| E285A | Электронный калибровочный модуль, 2 порта, 100 кГц — 8,5 ГГц, SMA (f-f) |
| E485A | Электронный калибровочный модуль, 4 порта, 100 кГц — 8,5 ГГц, SMA (f-f) |
| E285C | Электронный калибровочный модуль, 2 порта, 100 кГц — 8,5 ГГц, Type N (m-m) |
| E485C | Электронный калибровочный модуль, 4 порта, 100 кГц — 8,5 ГГц, Type N (m-m) |
| SK-CAL-NF-90 | Механический калибровочный набор Type N(f), DC — 8,5 ГГц, SOLT |
| SK-CAL-NM-90 | Механический калибровочный набор Type N(m), DC — 8,5 ГГц, SOLT |
| SK-CAL-SMAF-90 | Механический калибровочный набор SMA(f), DC — 8,5 ГГц, SOLT |
| SK-CAL-SMAM-90 | Механический калибровочный набор SMA(m), DC — 8,5 ГГц, SOLT |
| РЧ-кабели | |
| T5-RFCAB-Nm Nm-90101 | Прецизионный кабель N(m) — N(m), DC — 9 ГГц |
| T5-RFCAB-Nm SMAm-90102 | Прецизионный кабель N(m) — SMA(m), DC — 9 ГГц |

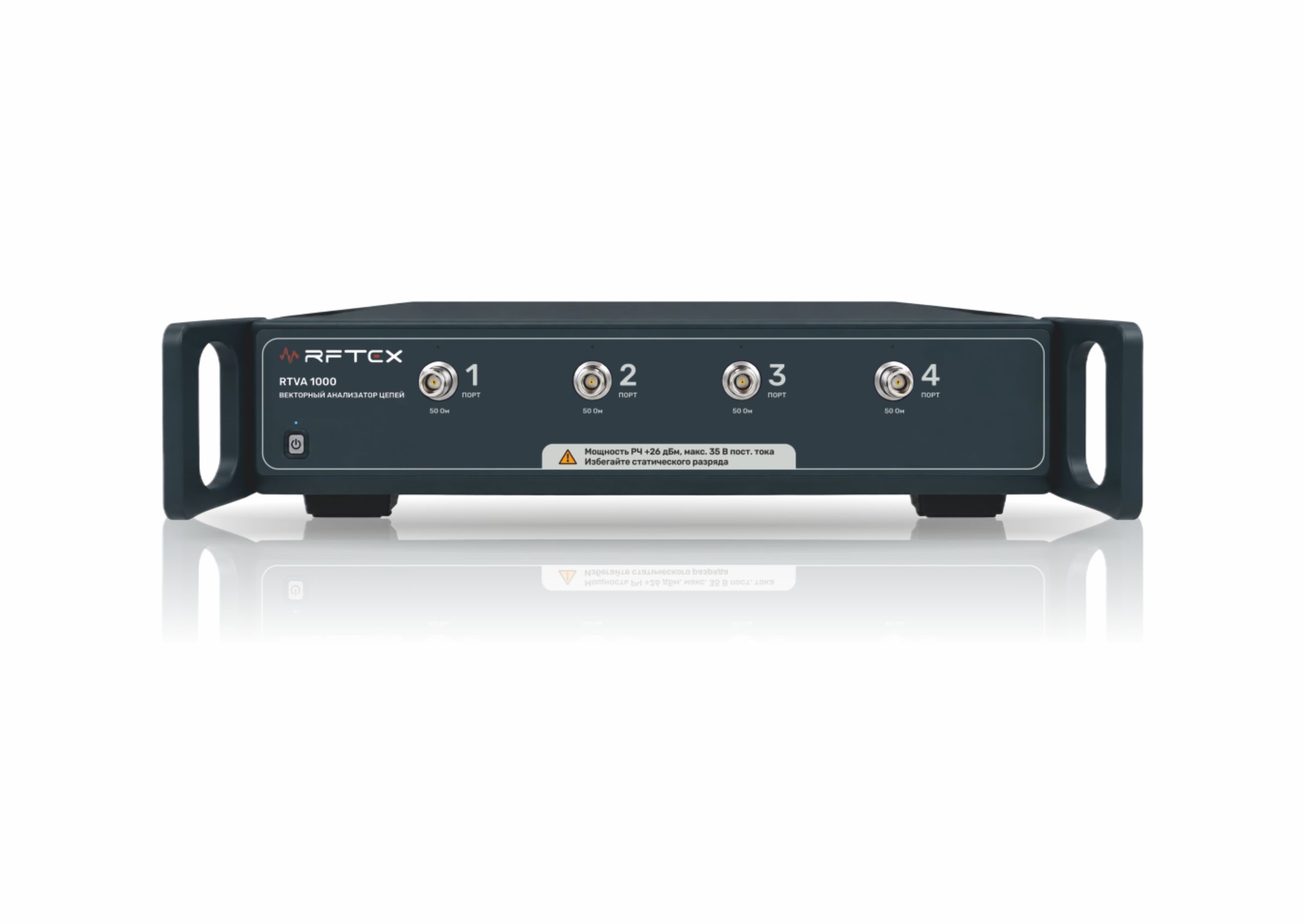

RТVA 1000 — модульный векторный анализатор цепей для инженеров, работающих в области производства и разработки РЧ-устройств, сочетающий детальные измерительные возможности настольного прибора с гибкостью, необходимой для разноплановых производственных и исследовательских задач.
Прибор обеспечивает широкий динамический диапазон и высокую скорость измерений, обеспечивая плавный переход отразработки к производству. Обработка данных выполняется на управляющем ПК, что снижает совокупную стоимость владения и упрощает интеграцию в тестовые системы.
В комплект поставки RТVA 1000 входит удобное программное обеспечение с графическим интерфейсом для проведения VNA-измерений и калибровки.
При управлении RТVA 1000 с внешнего ПК через USB программное обеспечение упрощает процесс измерений благодаря удобной навигации и эффективным инструментам анализа данных.
Программа позволяет отображать широкий спектр измеряемых параметров и различные форматы графиков, обеспечивая работу с различными сценариями ВЧ-измерений и удобный анализ полученных данных.
В комплект также входит RTVA 1000 Application Programming Interface (API) и поддержка SCPI для автоматизации калибровки, измерений VNA, отображения трасс и экспорта данных в средах программирования.
- Поддержка SCPI и API.
- Форматы: Smith, Polar, Log Mag.
- Высокая скорость и точность.
- Динамический диапазон.
- 2- или 4-портовые измерения S-параметров в диапазоне частот от 300 кГц до 6,5 / 8,5 ГГц.
- Динамический диапазон — свыше 125 дБ.
- Выходная мощность — от −50 до +10 дБм.
- Уровень шума трассы — 0,002 дБ (ср. кв.).
- Высокая скорость измерений — 42 мкс/точка.
- Анализ во временной области со стробированием.
- ПК-управление через USB, ПО пользовательского интерфейса в комплекте.
- Поддержка SCPI-команд и API для автоматизации измерений.
- Научные исследования.
- Производство ВЧ-компонентов.
- Контроль качества.
- Тестирование антенн.
- Образовательные лаборатории.
- Автоматизация измерений.
