Информация для заказа
Модели
| RL 05100-1C | 5 мкГн LISN 100 A, 500 В AC при 50/60 Гц, 250 В AC при 400 Гц, 1000 В DC, в комплекте кабель N-вилка/ N-вилка RG223 75 см, заводской калибровочный сертификат и данные |
Опции
| RL05100-1C-CAL | Калибровочный комплект: калибровочный адаптер BNC (розетка), калибровочный стандарт OSL |

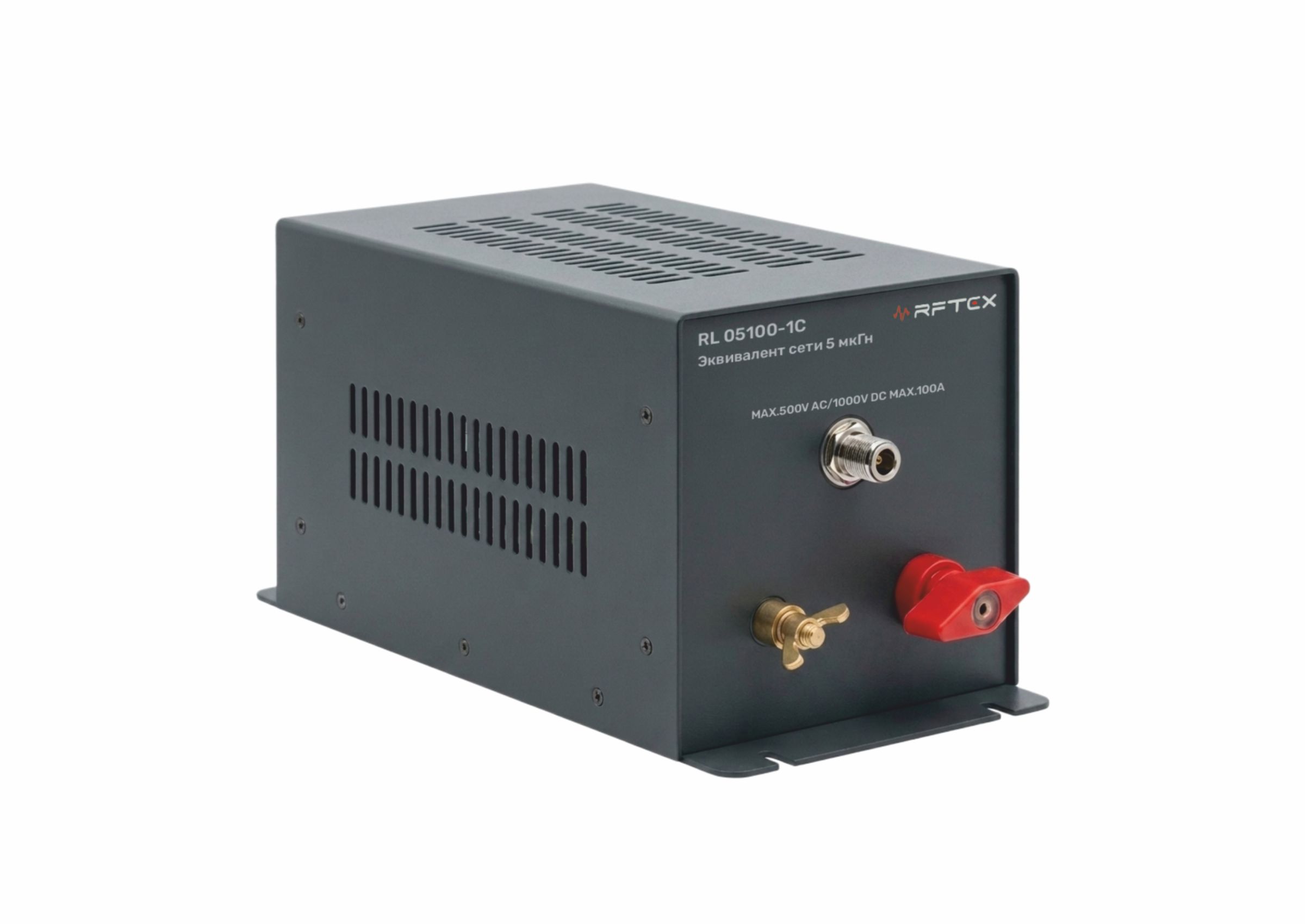

RL 05100-1C — универсальный эквивалент сети (LISN) 5 мкГн, отвечающий требованиям нескольких стандартов. Заводская настройка — конфигурация 50 Ом || 5 мкГн + 1 Ом, обеспечивающая соответствие импеданса, фазы и изоляции по CISPR 16-1-2 и CISPR 25; установкой внутренней перемычки прибор переводится в конфигурацию 50 Ом || 5 мкГн для соответствия CISPR 25, MIL-STD-461G, ISO 11452-4 и ISO 7637-2, а с внешним конденсатором 10 мкФ — требованиям DO-160.
- Диапазон частот 100 кГц – 400 МГц.
- Максимальный ток 100 А в непрерывном режиме.
- Максимальное рабочее напряжение до 500 В AC (250 В AC при 400 Гц), 1000 В DC.
- Конфигурируемая топология: 50 Ом ║ 5 мкГн + 1 Ом или 50 Ом ║ 5 мкГн (переключение перемычкой).
- Лаборатории ЭМС общего назначения
- Автомобильная электроника (CISPR 25)
- Военная техника (MIL-STD-461)
- Авиационные (DO-160 / КТ-160)
- НИОКР
