Информация для заказа
Модели
| RLVHF-B | Балансный VHF LISN 30 – 300 МГц в соответствии с CISPR 16-1-4, розетка Schuko (CE7/3, 16 A), кабель питания 16 A |
| RLVHF-B-XX | Балансный VHF LISN 30 – 300 МГц в соответствии с CISPR 16-1-4, тип розетки по запросу, кабель питания 16 A |
Опции
| RLVHF-B-CAL-EU | Калибровочные адаптеры SMA-F/CE7/3 Neutral + SMA-F/CE7/3 Line |
| RLVHF-B-CAL-XX | Калибровочные адаптеры под тип розетки, определяемый заказчиком |

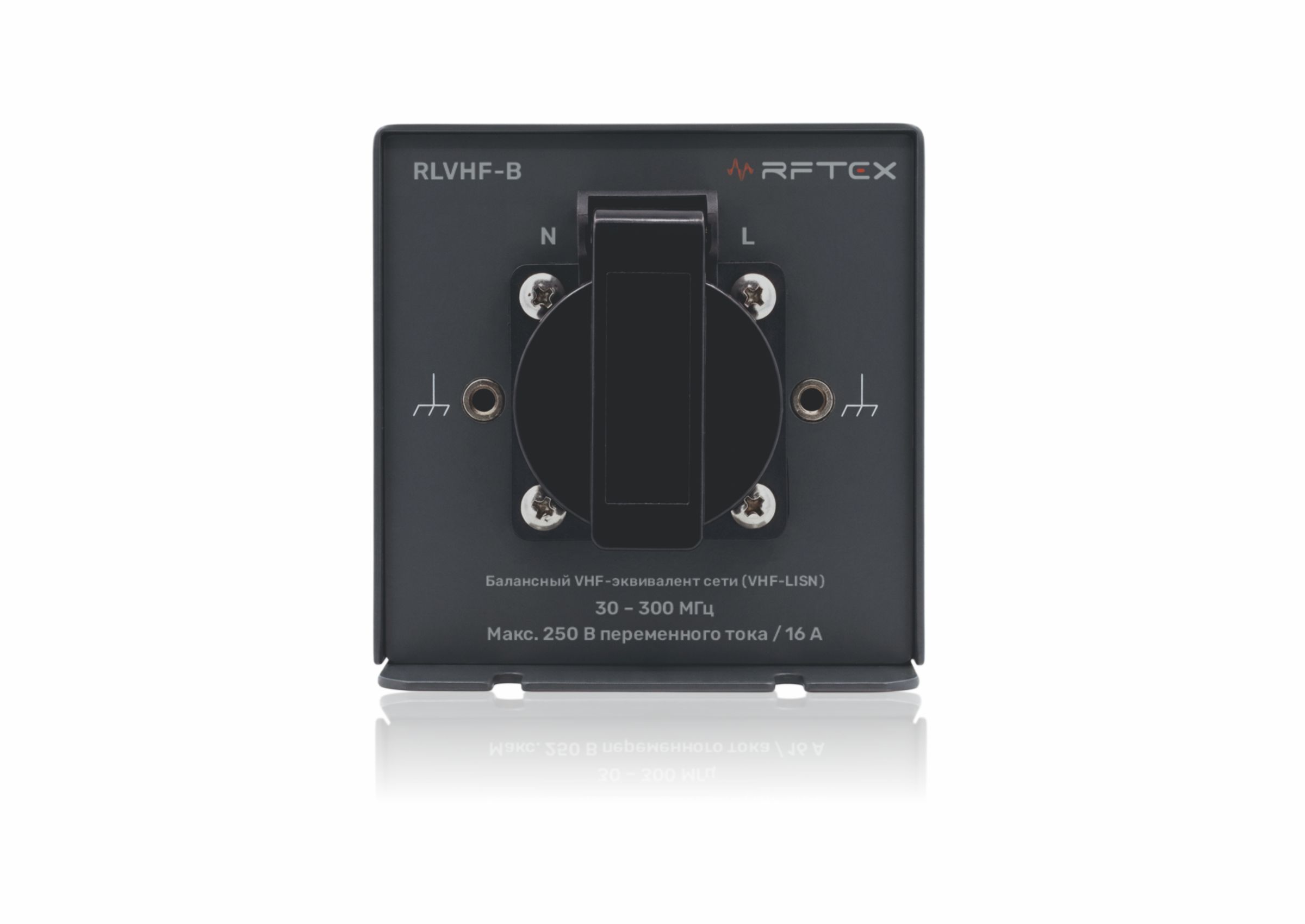

RLVHF-B (Balanced VHF LISN) — искусственная сеть, обеспечивающая заданный РЧ оконечный импеданс для сетевых кабелей АС-питания EUT в измерительных установках для испытаний на излучаемые помехи, которая может использоваться в качестве альтернативы CMAD (устройству поглощения синфазного сигнала, Common Mode Absorption Device). Балансный VHF-LISN обеспечивает одинаковое сопротивление для каждого проводника сетевого кабеля EUT (симметричная схема), что обеспечивает симметричную нагрузку. VHF-LISN подходит для EUT как с защитным заземлением, так и без него, и обеспечивает заданные симметричные импедансы линий, формируя балансную нагрузку.
- Диапазон частот 30–300 МГц.
- Соответствие CISPR 16-1-4 Ed. 5.
- Заданный оконечный импеданс линий, развязка свыше 40 дБ.
- Максимальное напряжение AC 250 В, максимальный ток 16 А RMS
- Авиационная электроника
- Промышленное оборудование
- Медицинская техника
- Бытовая и офисная электроника
- НИОКР
