Информация для заказа
Модели
| RL 0550-1B | 5 мкГн LISN 50 A, 250 В AC/DC (130 В AC при 400 Гц). 1 шт. коаксиальный кабель N-male/N-male RG223 75 см, заводской калибровочный сертификат и данные |
Опции
| RL0550-1B-CAL | Калибровочный комплект: калибровочный адаптер BNC (розетка), калибровочный стандарт OSL |

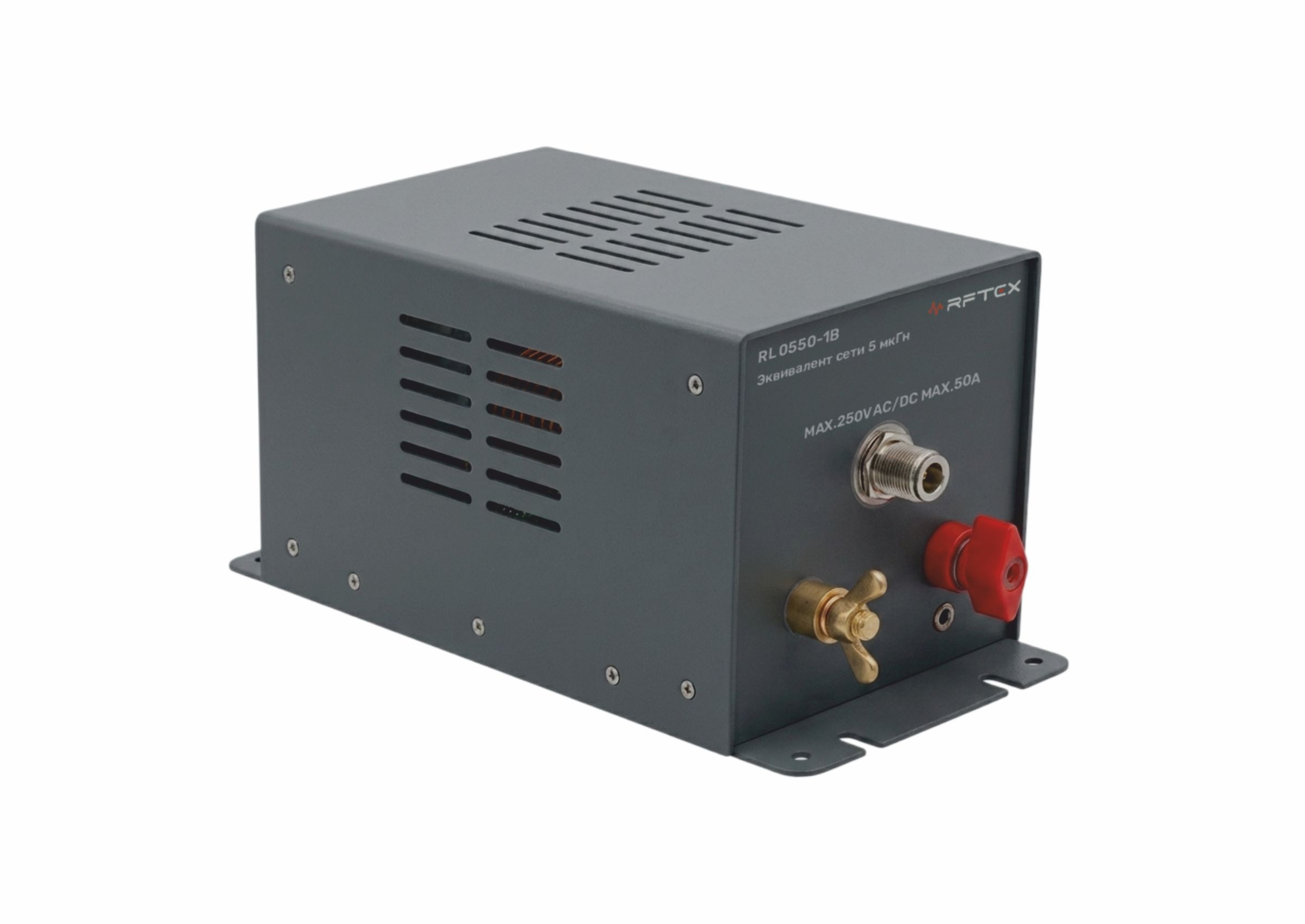

RL 0550-1B — эквивалент сети (LISN) 5 мкГн для измерения кондуктивных помех и согласования линий в диапазоне частот от 100 кГц до 400 МГц. Соответствует стандартам CISPR 25 (EN 55025), ряду автомобильных стандартов производителей, MIL-STD-461G/H (PB6601), DO-160 (KT160), AEC ТР-500 и ISO 7637-2. Источник (питание) и оконечное устройство (EUT) развязаны индуктивностью 5 мкГн; кондуктивные помехи на выводах EUT измеряются через BNC/N-разъём с помощью анализатора спектра или измерительного приёмника.
- Диапазон частот 100 кГц – 400 МГц.
- Максимальный ток 50 А непр.
- Максимальное рабочее напряжение до 250 В AC/DC (130 В AC при 400 Гц).
- Конфигурируемая топология: 50 Ом ║ 5 мкГн + 1 Ом или 50 Ом ║ 5 мкГн (переключение перемычкой).
- Лаборатории ЭМС общего назначения
- Автомобильная электроника (CISPR 25)
- Военная техника (MIL-STD-461)
- Авиационные (DO-160 / КТ-160)
- НИОКР
