Информация для заказа
Модели
| RLDC 32-2 | Эквивалент сети (Δ-DC LISN) 150 Ом 25 А 1000 В DC |
Опции
| RFL1 | Внешний аттенюатор 10 дБ/фильтр высоких частот/ограничитель 9 кГц – 600 МГц, 5 Вт, ± 20 В DC, ФВЧ при 1 кГц + 40 дБ, 50 Ом, N вилка – N розетка |
| RPF1-9kHz-B | ФВЧ 9 кГц – 1 ГГц, 100 В / 0,7 А / 50 Ом, N вилка – N розетка |

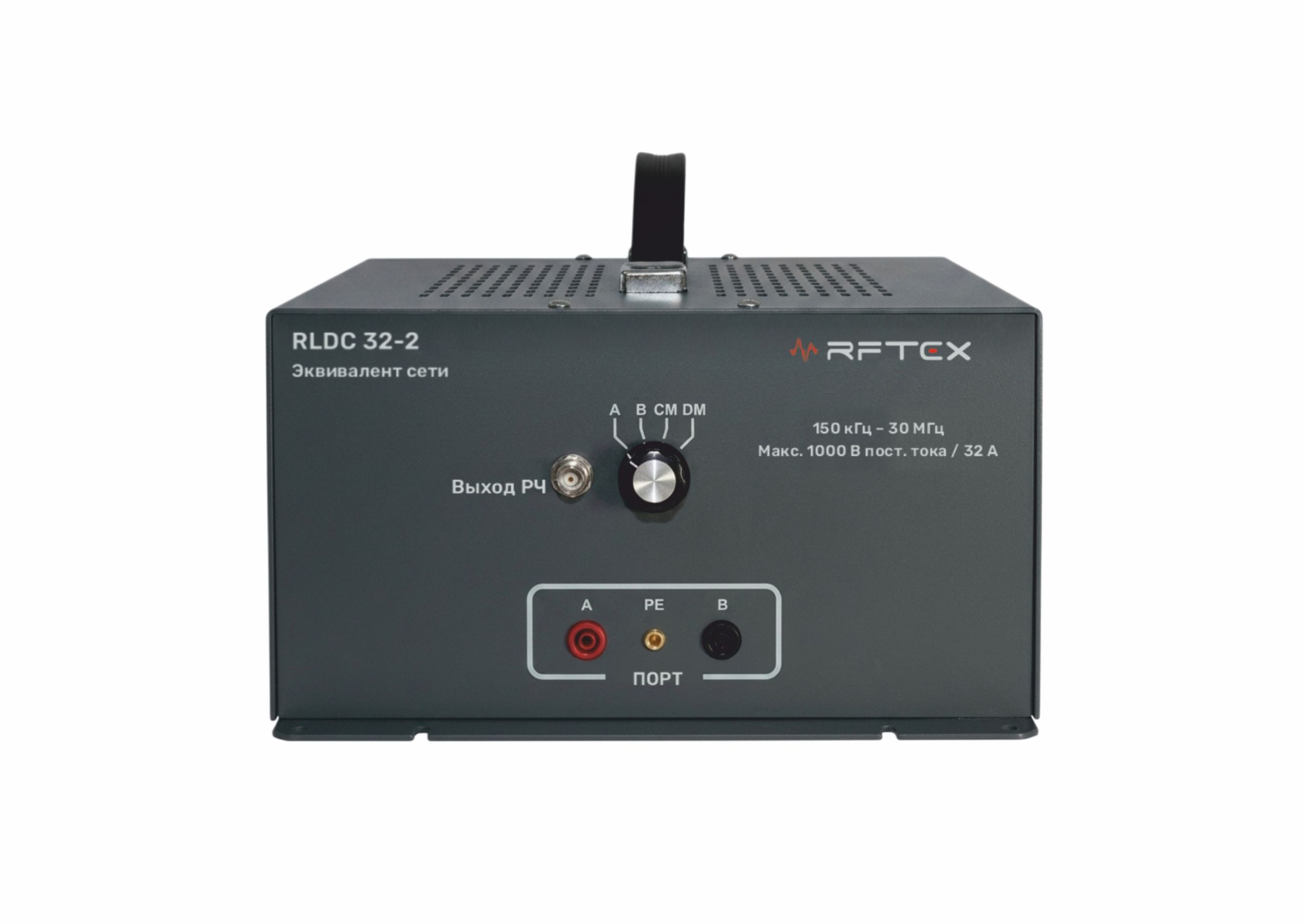

Эквивалент сети (LISN) RLDC 32-2 для измерения кондуктивных помех на линиях постоянного тока в диапазоне 9 кГц – 30 МГц, по стандартам CISPR 16-1-2 и CISPR 11. Прибор предназначен для испытаний помех напряжения на портах DC-питания полупроводниковых преобразователей мощности и аналогичного оборудования с напряжением питания DC до 1000 В и током до 32 А. Кондуктивные помехи измеряются на прямом и обратном проводах питания; поворотный переключатель на передней панели позволяет измерять синфазные (CM) и дифференциальные (DM) помехи. Прибор оснащён индуктивностями с воздушным сердечником.
- Соответствие CISPR 16-1-2 и CISPR 11.
- Максимальный ток 25 А в непрерывном режиме.
- Максимальное напряжение DC 1000 В.
- Раздельное измерение путей A, B, синфазных (CM) и дифференциальных (DM) помех через поворотный переключатель.
- Лаборатории ЭМС и сертификационные центры
- Зарядные станции для электромобилей
- НИОКР
- Телекоммуникационное оборудование
- Системы накопления энергии
