Информация для заказа
Модели
| RL 5063-3 | 50 мкГн LISN 50 Ом || (50 мкГн + 5 Ом); 100 см коаксиальный кабель BNC-вилка/N-вилка/RG223, 3 согласующие нагрузки BNC 50 Ом, ФВЧ RHPF 1-9kHz-B |
Опции
| RLA-3P-63A | Комплект коаксиальных адаптеров для калибровки |
| RPC-IEC60309-63m/5m/10m | Трёхфазный сетевой кабель питания, 63 A, длина 3/5/10 м, CEE/IEC60309, 3L+N+PE, 63 A, вилка розетка |
| RCON-CEE-M-63 | Однофазный сетевой кабель питания, 3L+N+PE, 63 A, вилка |

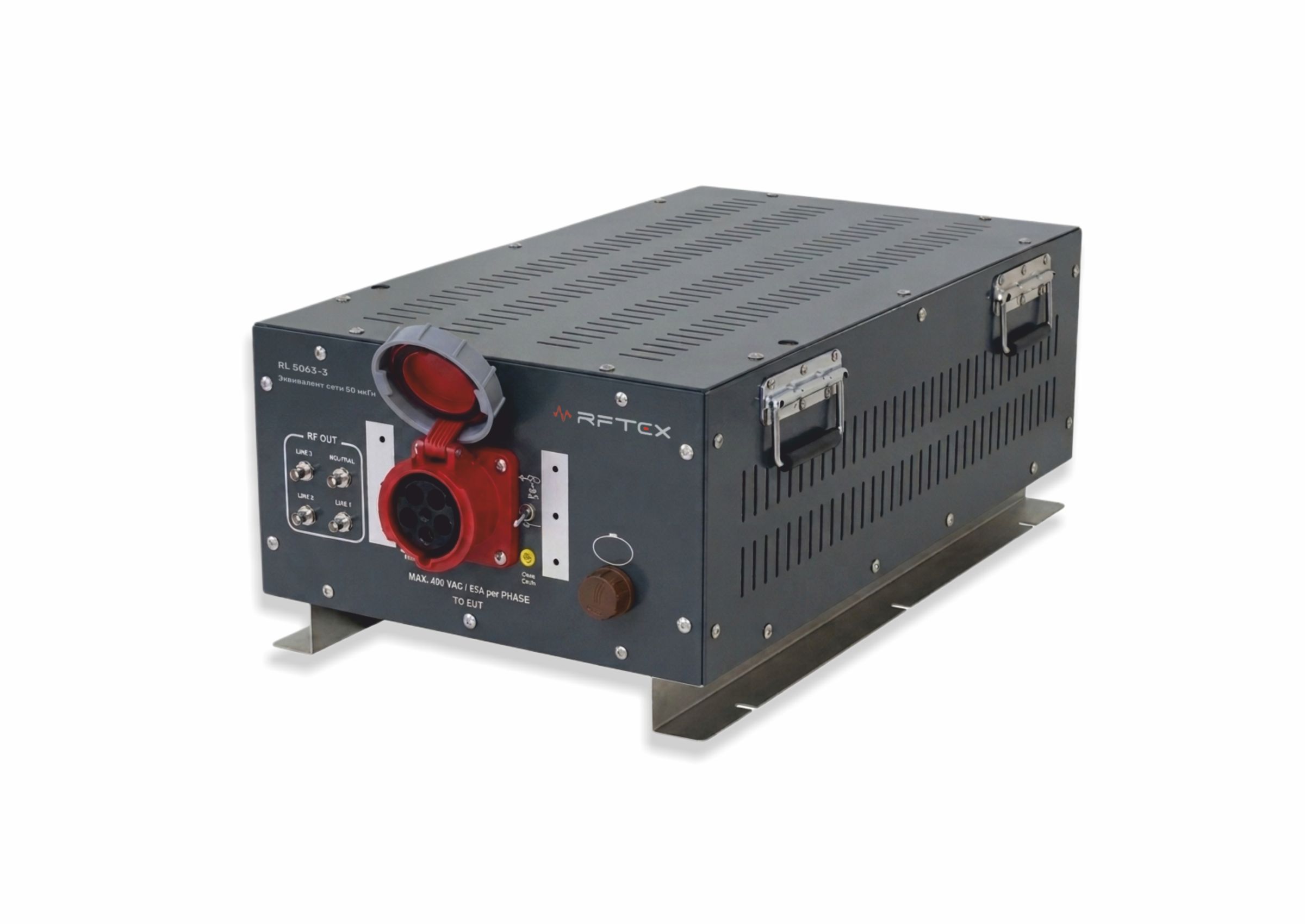

RL 5063-3 — эквивалент сети (LISN) 50 мкГн для измерения кондуктивных помех в диапазоне частот от 9 кГц до 30 МГц согласно стандарту CISPR 16-1-2. Предназначен для испытаний трёхфазного оборудования, питаемого переменным током, с напряжением питания до 690 В/400 В и током до 63 А; также подходит для работы при питании постоянным током. Кондуктивные помехи могут измеряться на каждой фазе и на нейтральном проводнике.
- Раздельные РЧ-выходы для каждой фазы (L1, L2, L3) и нейтрали.
- Максимальный ток 63 А на фазу/нейтраль, напряжение питания до 690 В/400 В AC, также подходит для DC.
- Возможность CM/DM-измерений совместно с LISN RLM2.
- Испытательные лаборатории высокой мощности
- Аэрокосмическая промышленность
- НИОКР
- Электрический транспорт и судостроение
- Тяжелое машиностроение и металлургия
