Информация для заказа
Модели
| RL 5032-3-EU | 50 мкГн LISN с розетками CEE/IEC60309 32 A; Schuko (CEE 7/3, 16 A); коаксиальный кабель BNC-вилка/N-вилка/ RG223 100 см, 3 согласующие нагрузки BNC 50 Ом, ФВЧ RHPF 1-9kHz-B |
Опции
| RLA-3P-32A | Комплект коаксиальных адаптеров для калибровки |
| RPC-IEC60309-32-3m/5m/10m | Трёхфазный сетевой кабель питания, 32 A, длина 3/5/10 м, CEE/IEC60309, 3L+N+PE, 32 A, вилка розетка |
| RCON-IEC60309-32-SPEU | Однофазный сетевой кабель питания, 16 A, 1.5 м, CEE/IEC60309, Schuko |

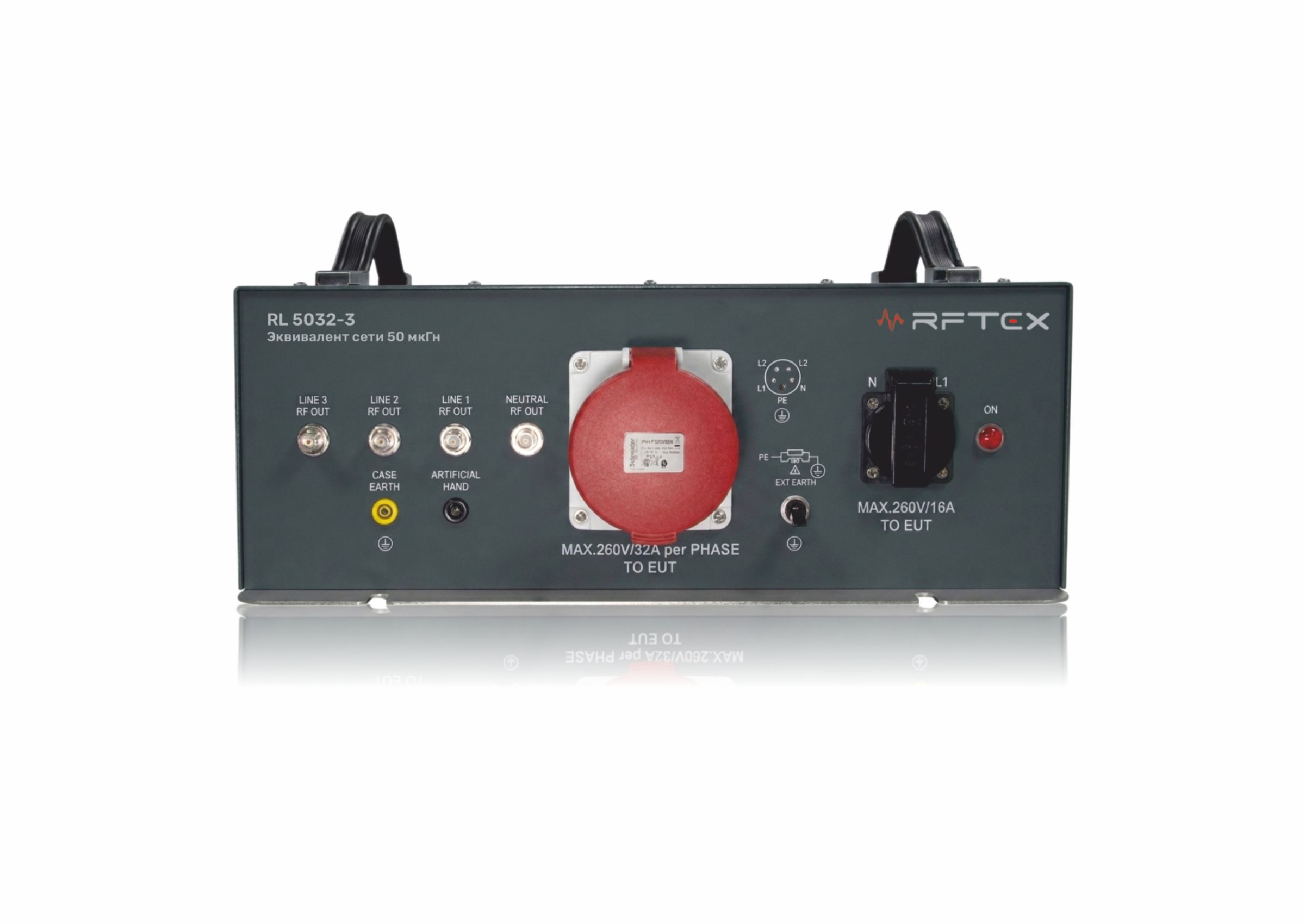

RL 5032-3 — эквивалент сети (LISN) 50 мкГн для измерения кондуктивных помех в диапазоне частот от 9 кГц до 30 МГц согласно стандарту CISPR 16-1-2. Предназначен для испытаний трёхфазного и однофазного оборудования, питаемого переменным током, с напряжением питания до 450 В/260 В и током до 32 А; также подходит для работы при питании постоянным током. Кондуктивные помехи могут измеряться на каждой фазе и на нейтральном проводнике.
- Раздельные РЧ-выходы для каждой фазы (L1, L2, L3) и нейтрали.
- Максимальный ток 32 А на фазу/нейтраль, напряжение питания до 450 В/260 В AC, также подходит для DC.
- Возможность CM/DM-измерений совместно с LISN RLM2.
- Испытательные лаборатории ЭМС
- Разработка силовой электроники
- Ремонт и обслуживание промышленного оборудования
- Разработка зарядных станций для электромобилей
- Энергетическое машиностроение
